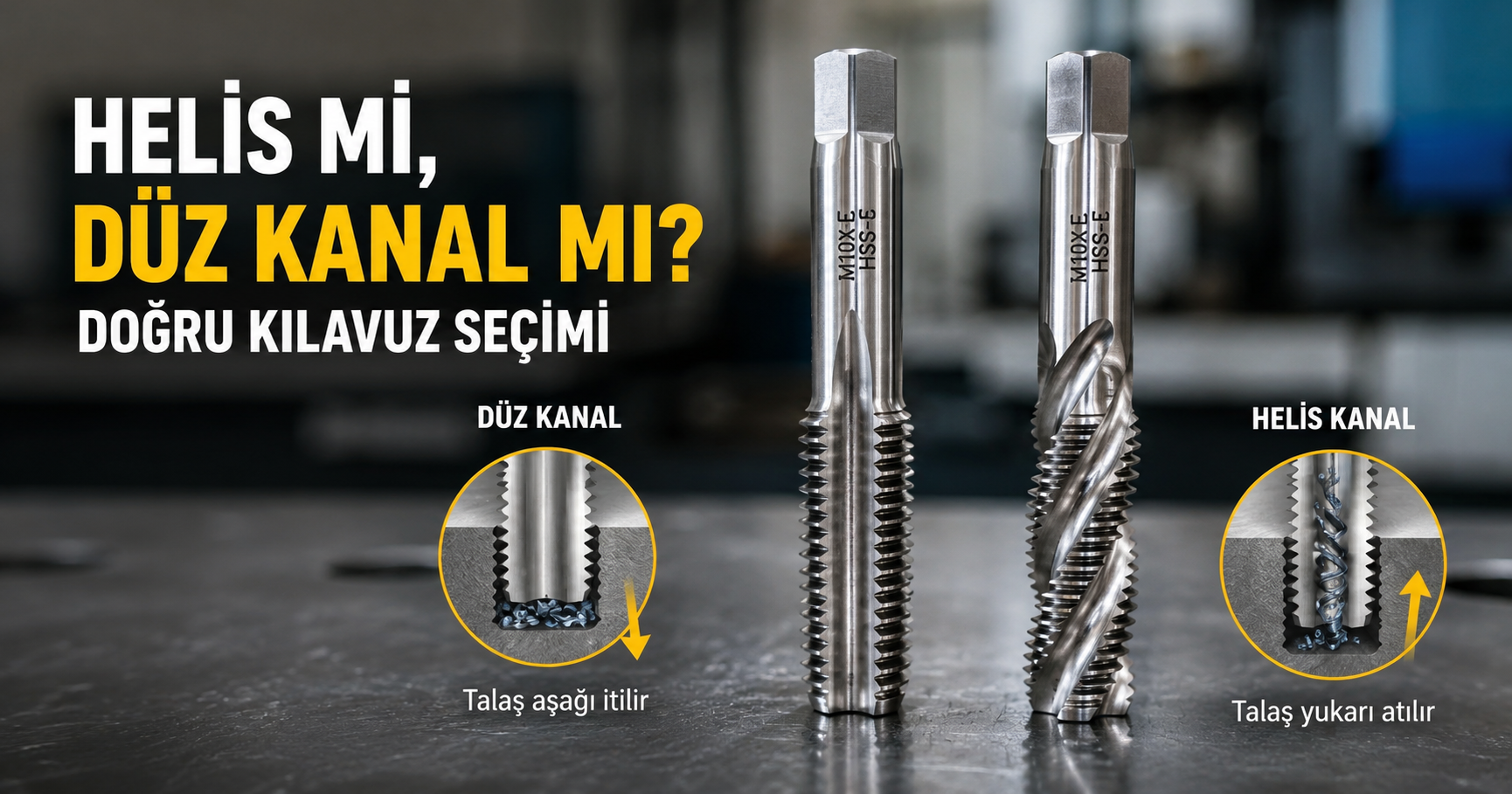

Kılavuz çekerken oluşan talaşın yönlendirilebileceği yalnızca iki yön vardır: İleriye (deliğin dibine doğru) veya Geriye (deliğin ağzından yukarıya doğru).
Boydan (Geçme) Delikler: Parçanın altı açıktır. Talaşın serbestçe aşağıya düşmesinde hiçbir sakınca yoktur.
Kör Delikler: Deliğin dibi kapalıdır. Talaş ileri itilirse dipte birikir, kılavuzun ucuna baskı yapar ve takımı kırar. Bu nedenle talaş mutlaka yukarıya çekilmelidir.
Çalışma Mantığı: Tıpkı bir matkap ucu gibi sağ helis (spiral) kanallara sahiptir (genellikle 35° veya 45° helis açısı).
Talaş Yönü: Kılavuz döndükçe talaşı kanalları boyunca yukarıya (delik dışına) tahliye eder.
Kullanım Alanı: Kör delikler için zorunludur. Uzun talaş veren çelikler, paslanmaz çelik ve alüminyum gibi sünek malzemelerde kör delik diş açma operasyonlarında rakipsizdir.
Çalışma Mantığı: Düz kanallıdır ancak kesme ağzının en ucunda açılı bir talaş yönlendirme bilemesi bulunur.
Talaş Yönü: Talaşı kesme anında kırarak ileri doğru (delik boyuna) iter.
Kullanım Alanı: Boydan delikler için en ideal takımdır. Kanalları talaş tahliyesi için kullanılmadığından gövdesi çok daha etli ve rijittir; kırılma mukavemeti çok yüksektir. (Dikkat: Asla kör delikte kullanılmamalıdır!)
Çalışma Mantığı: Düz kanallara sahiptir. Talaşı yönlendirme kabiliyeti düşüktür; talaşı kendi kanalları içinde toplar.
Kullanım Alanı: Dökme demir (pik/sfero döküm) ve pirinç gibi kırılgan, kısa ve toz talaş çıkaran malzemelerin hem kör hem boydan deliklerinde veya el kılavuz çekme operasyonlarında kullanılır.
Hangi operasyonda hangi kılavuzu seçmeniz gerektiğini aşağıdaki özet tablodan kontrol edebilirsiniz:
Kör Delikte Dip Payı Bırakın: Kör deliklerde matkapla delinen delik derinliği, diş boyundan en az 2 X Hatve kadar daha derin olmalıdır. Helis kılavuz talaşı yukarı atsa bile dipte kalan mikro talaşlar için pay kalmalıdır.
Doğru Ön Delik Matkabı Seçin: Kılavuz öncesi açılan deliğin çapını mutlaka standart kılavuz matkap tablosuna göre delin. Karbür veya HSS matkaplarda salgı olmamasına dikkat edin.
Uygun Kesme Yağı / Sıvısı: Kılavuz çekme yüksek sürtünme oluşturur. Kuru işlem takımı yakar ve kaynak yaptırır. Yüksek kaliteli bor yağı veya kılavuz çekme macunları kullanın.
Atölyenizde parça firelerini sıfıra indirmek, uzun ömürlü ve hassas diş kalitesi elde etmek için ihtiyacınız olan tüm Helis Makine Kılavuzları, Takım Kılavuzları ve Karbür Matkapları Takımcımburada güvencesiyle en uygun fiyatlarla temin edebilirsiniz.
