UNF Helis Makine Kılavuzu Seçim Rehberi: Kör Delik Uygulamaları, Ön Delik Tablosu ve Kılavuz Kırılmasını Önleme

1. Neden Kör Deliklerde Helis Kılavuz Kullanılmalıdır?

Kılavuz çekme operasyonlarında delik tipi (boydan delik / kör delik) takım seçimini doğrudan belirler:

• Düz Kanallı Kılavuzlar (Straight Flute): Talaşı ileri doğru iter; bu nedenle boydan boya (açık) delikler için uygundur.

• Helis Kanallı Kılavuzlar (Spiral Flute): Helis geometrisi sayesinde talaşı deliğin dışına, yukarıya doğru tahliye eder. Talaşın dipte birikip takımı sıkıştırmasını engellediği için kör deliklerde mutlaka helis kılavuz kullanılmalıdır.

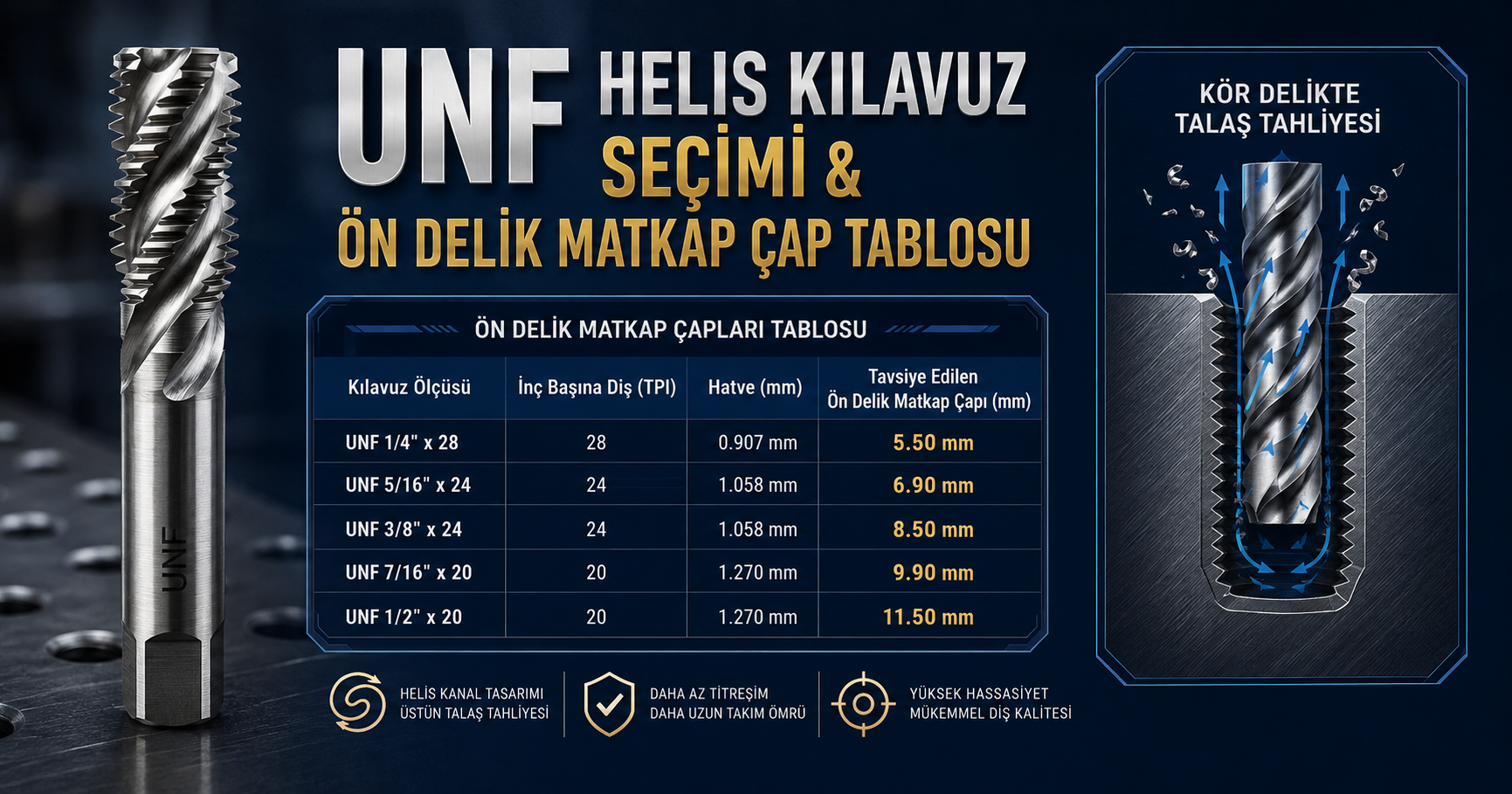

2. UNF Helis Makine Kılavuzları Ön Delik Matkap Çapları Tablosu

Kılavuz çekmeden önce açılan ön deliğin çapı, kılavuz ömrü ve diş kalitesi için en kritik faktördür. Ön delik çapının gereğinden küçük delinmesi takımın aşırı torka maruz kalıp kırılmasına, büyük delinmesi ise diş profilinin tam oluşmamasına (% diş doluluk oranının düşmesine) neden olur.

(Not: Paslanmaz çelik ve sert alaşımlarda matkap çapı 0.05 - 0.1 mm kadar daha toleranslı seçilebilir).


3. Kılavuz Kırılmasını ve Diş Bozulmasını Önleyecek 4 Altın Kural

1. Doğru Matkap ile Eksenel Kaçıklığı Sıfırlayın: Ön delik delinirken matkabın gezmesi veya salgı yapması kılavuzun tek taraftan yük almasına yol açar. Karbür punta veya rijit Karbür Matkaplar kullanarak deliğin dikliğini garanti altına alın.

2. Talaş Tahliyesi ve Helis Açısı: Kör delikte dip mesafesine en az 1-1.5 x Hatve kadar güvenlik payı bırakın. Dipte sıkışan talaş helis kılavuzun kırılmasındaki 1 numaralı nedendir.

3. Soğutma Sıvısı ve Kesme Yağı: Özellikle paslanmaz (AISI 304/316) veya çelik malzemelerde kuru işlem kesinlikle yapılmamalıdır. Yüksek basınçlı bor yağı veya kılavuz çekme pastaları sürtünmeyi ve yapışmayı önler.

4. Tutucu Seçimi: CNC tezgahlarda rijit kılavuz çekme (rigid tapping) özelliği olsa dahi, mikro eksenel hataları tolere eden esnek kompanzasyonlu kılavuz tutucular veya senkron tutucular takım ömrünü 3 kata kadar artırır.

Atölyeniz İçin Doğru Takımı Seçin

Talaşlı imalat süreçlerinizde yüksek yüzey kalitesi, uzun takım ömrü ve sıfır parça firesi için ihtiyacınız olan HSS-E, Karbür ve Kaplamalı UNF / Metrik Makine Kılavuzları, matkap uçları ve takım tutucuları Takımcımburada Kılavuzlar Kategorisi üzerinden inceleyebilir, teknik ekibimizden destek alabilirsiniz.
